重庆TPEP防腐钢管防腐年限

　　根据2025年行业标准及重庆地区实际应用案例，TPEP防腐钢管(外3PE内熔结环氧复合钢管)的设计使用寿命通常为30-50年，具体年限受环境腐蚀性、施工质量、涂层厚度等因素影响显著。以下是结合重庆地区特点的详细分析：

　　一、核心防腐性能与理论寿命

　　1. 复合结构的协同防护

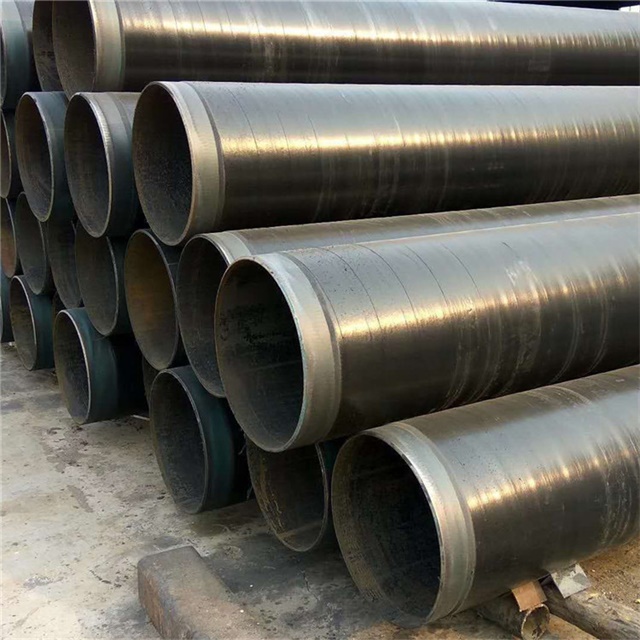

　　TPEP钢管采用外壁三层聚乙烯(3PE)与内壁熔结环氧(FBE)的复合结构：

　　外壁3PE：由环氧粉末底漆、胶黏剂中间层和聚乙烯外层组成，厚度≥2.5mm，可抵御土壤中的水分、电解质及微生物侵蚀，抗冲击性强。

　　内壁熔结环氧：在220℃高温下与钢管基体反应生成钢塑合金层，厚度≥300μm，耐酸碱腐蚀且内壁光滑(糙率仅0.0086)，水力损失较混凝土管降低40%。

　　双重屏障效应：3PE提供机械保护，环氧层阻止化学腐蚀，两者结合使防腐寿命较传统3PE管道提升3-5倍。

　　2. 理论寿命依据

　　国内油气领域应用已有20多年历史，国外使用超30年，实验室加速老化试验显示其在酸碱盐环境下寿命超30年。

　　部分企业宣传其设计寿命不低于50年，尤其在低腐蚀环境(如干燥中性土壤)中表现更优。

　　二、重庆地区环境适应性分析

　　1. 气候与土壤条件

　　重庆属亚热带湿润气候，年平均降水量1000-1350mm，空气湿度大，土壤多为酸性(pH值4.5-6.5)，局部含硫酸盐、氯离子等腐蚀性介质。

　　在这种环境下，普通钢管易发生电化学腐蚀，而TPEP钢管的绝缘性能(电阻率≥1×10⁵Ω·m²)可有效阻断腐蚀路径。

　　2. 典型应用案例

　　永川市政项目：采用TPEP钢管输送自来水，运行10年后检测显示涂层无剥离、无锈蚀，预计寿命可达50年。

　　化工园区管道：某企业在输送30%盐酸时，TPEP钢管年腐蚀速率<0.01mm，显著优于传统钢管。

　　三、影响寿命的关键因素

　　1. 涂层质量与施工工艺

　　厚度达标：外壁3PE厚度需≥2.5mm，内壁环氧≥300μm，厚度不足可能导致寿命缩短10-20年。

　　补口工艺：焊接处补口采用热缩带+双组份环氧修补剂，若补口质量不达标(如粘结力<10MPa)，80%的腐蚀失效会发生在补口区域。

　　2. 运行环境参数

　　温度范围：TPEP钢管适用于-30℃至110℃，长期超温(>120℃)可能导致涂层老化加速。

　　流体性质：输送含固体颗粒的介质(如污水)时，内壁磨损速率增加，建议选择耐磨型环氧涂层(厚度≥500μm)。

　　3. 阴极保护系统

　　在高腐蚀性土壤中，需配套阴极保护(如牺牲阳极)，使钢管电位维持在-0.85V以下，可延长寿命20%以上。
