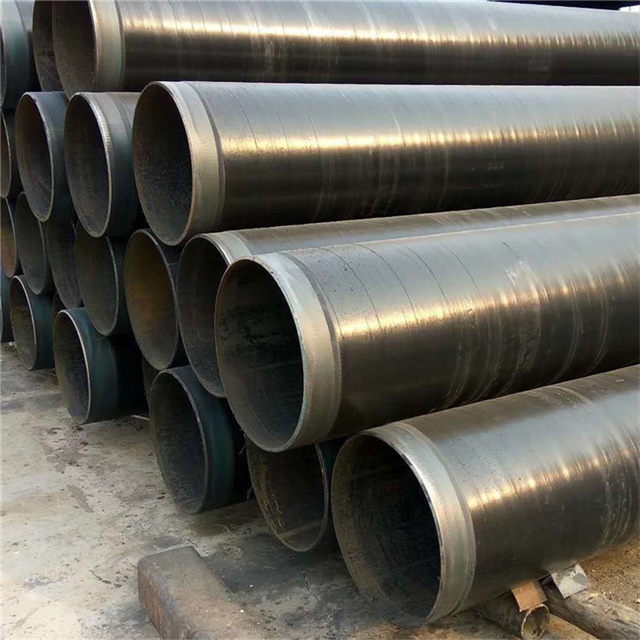

重庆3PE防腐钢管构成

　　重庆3PE防腐钢管的核心构成遵循行业通用的三层聚乙烯(3PE)防腐标准，其结构设计围绕“长效防腐、强附着力、抗外界损伤”展开，三层材料协同作用形成完整防腐体系。尽管地域(重庆)可能因应用场景(如山地输油、市政供水、化工管道)对局部参数有微调，但核心三层结构高度统一，具体构成如下：

　　一、底层：环氧粉末层(FBE，Fusion Bonded Epoxy)

　　作为直接与钢管基体接触的“防腐基础层”，是3PE防腐的核心屏障之一，主要作用是隔绝钢管与腐蚀介质(水、土壤、化学物质)直接接触，同时提供强粘结力。

　　材料：环氧树脂粉末(通常为热固性环氧树脂，需符合GB/T 23257等标准)。

　　工艺特点：钢管经喷砂除锈(达到Sa2.5级及以上，表面粗糙度5080μm)后，通过“静电喷涂+高温熔融固化”工艺，使环氧粉末均匀附着在钢管表面，形成连续、无针孔的致密涂层。

　　关键参数：

　　厚度：通常为 80120μm(根据输送介质腐蚀性可调整，如化工强腐蚀场景可增至150μm);

　　性能：耐化学腐蚀性强(耐酸、耐碱、耐盐雾)、附着力≥70MPa(确保不与钢管剥离)、绝缘性好(防止电化学腐蚀)。

　　二、中间层：改性聚乙烯胶粘剂层

　　作为“粘结桥梁”，解决底层环氧粉末(极性材料)与外层聚乙烯(非极性材料)相容性差的问题，核心作用是增强三层结构的整体附着力，防止分层，同时辅助提升防腐性能。

　　材料：改性聚乙烯胶粘剂(通过在聚乙烯中添加马来酸酐等极性单体，提升与环氧层的粘结性)。

　　工艺特点：在环氧粉末层未完全冷却时(利用余热辅助粘结)，通过挤出机将胶粘剂均匀包覆在环氧层表面，形成过渡层。

　　关键参数：

　　厚度：通常为 170250μm(需与环氧层、聚乙烯层厚度匹配，避免因厚度不均导致剥离);

　　性能：粘结强度高(与环氧层剥离强度≥100N/cm，与聚乙烯层剥离强度≥80N/cm)、耐温性好(适应40℃至60℃工况)。

　　三、外层：高密度聚乙烯层(PE，High Density Polyethylene)

　　作为“机械保护与抗老化层”，直接接触外界环境(土壤、砂石、紫外线、外力冲击)，核心作用是保护内层(环氧+胶粘剂)不被物理损伤，同时抵御环境老化。

　　材料：高密度聚乙烯(HDPE，密度≥0.94g/cm³，需符合GB/T 13663标准，部分场景会添加抗氧剂、抗紫外线剂)。

　　工艺特点：通过大型挤出机将HDPE熔融后，以“包覆成型”工艺均匀覆盖在胶粘剂层表面，形成连续的塑性保护层。

　　关键参数：

　　厚度：根据钢管直径(DN)调整，通常为 2.55.0mm(如DN500以下钢管厚度2.53mm，DN1000以上钢管厚度3.55mm);

　　性能：抗冲击性强(低温40℃下无脆性断裂)、耐磨损(抵御土壤摩擦)、耐老化(户外暴露5年以上无明显开裂)、柔韧性好(适应钢管轻微变形或土壤沉降)。

　　四、重庆地域应用的特殊适配(非结构变化，而是参数微调)

　　重庆多山地、地下水位较高、部分区域土壤呈弱酸性(如沿江地段)，因此当地3PE防腐钢管在生产时，可能会根据具体工况对构成参数进行优化，例如：

　　土壤腐蚀性较强区域(如化工园区、沿江湿地)：适当增厚环氧粉末层(至120150μm)和聚乙烯层(至45mm);

　　山地输气/输油管道(需抗外力冲击)：外层PE选用更高密度(≥0.95g/cm³)的HDPE，提升抗挤压性能;

　　市政供水管道(需符合卫生标准)：内层环氧粉末选用“食品级环氧树脂”，外层PE选用无毒性添加剂的HDPE。

　　总结：三层结构的协同作用

　　重庆3PE防腐钢管的“环氧粉末(防腐隔绝)+ 改性胶粘剂(粘结过渡)+ 高密度聚乙烯(机械保护)”三层结构，形成了“内防腐蚀、中强粘结、外抗损伤”的完整防护体系，其设计寿命通常可达3050年，能满足重庆地区不同场景(市政、化工、能源)的长期防腐需求。
