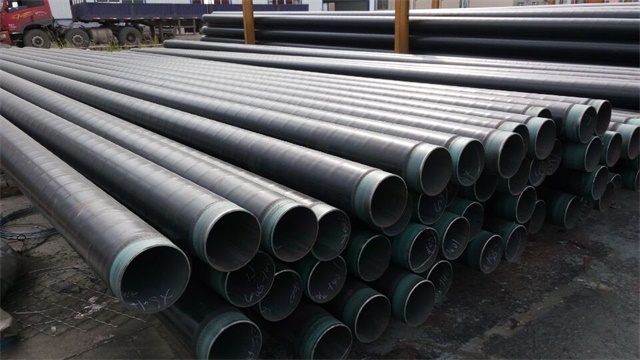

3PE防腐无缝钢管

　　3PE防腐无缝钢管是一种结合无缝钢管高强度特性与三层聚乙烯(3PE)防腐技术的复合型管道材料，广泛应用于石油、天然气、化工、市政等领域。以下从技术原理、生产工艺、应用场景、标准规范及行业趋势等方面进行详细解析：

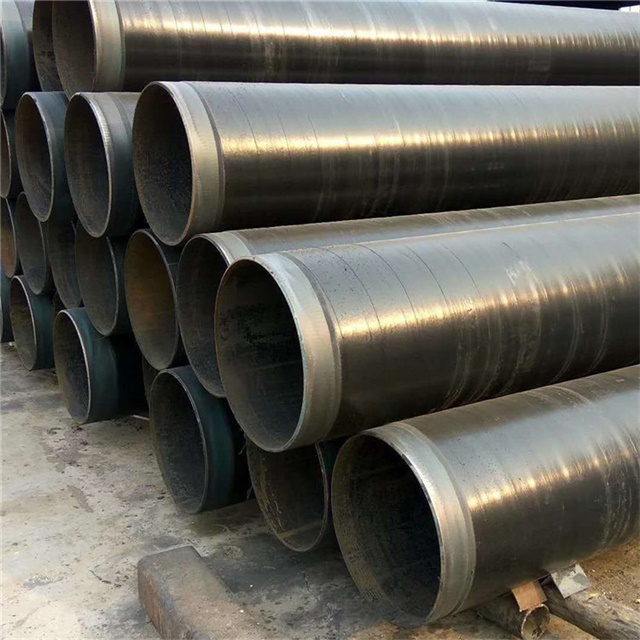

　　一、技术原理与结构设计

　　3PE防腐层采用环氧粉末(FBE)+胶粘剂(AD)+聚乙烯(PE)的三层复合结构：

　　1. 底层环氧粉末：通过静电喷涂与钢管表面形成化学键结合，厚度≥100μm，提供优异的附着力和抗腐蚀性能。

　　2. 中间层胶粘剂：为改性聚烯烃材料，厚度170250μm，作为连接环氧粉末与聚乙烯的桥梁，增强层间粘结力。

　　3. 外层聚乙烯：采用高密度聚乙烯(HDPE)，厚度1.83.7mm，具备抗冲击、耐磨损、抗紫外线及化学稳定性，适应40℃至120℃极端环境。

　　这种结构综合了环氧树脂的高附着力和聚乙烯的机械防护性能，形成“刚柔并济”的防腐体系，使管道寿命可达50年以上。

　　二、生产工艺与质量控制

　　1. 原材料选择：无缝钢管母材通常采用低碳钢或低合金钢(如X42X100钢级)，符合GB/T 97112024标准，屈服强度≥355MPa，碳当量≤0.43%。

　　2. 表面处理：通过抛丸除锈至Sa2.5级(近白级)，锚纹深度50120μm，确保涂层与钢管紧密结合。

　　3. 涂覆工艺：

　　预热：钢管加热至185235℃，促进环氧粉末熔融固化。

　　静电喷涂：环氧粉末均匀覆盖，厚度控制在80350μm(根据防腐等级)。

　　挤出包覆：胶粘剂与聚乙烯通过环形模具挤出，负压吸附形成无搭接涂层，确保层间无气泡。

　　4. 检测技术：

　　在线监测：红外热成像检测涂层均匀性，针孔检测电压提升至25kV/mm。

　　性能测试：剥离强度(23℃≥100N/cm)、阴极剥离(48h≤10mm)、抗冲击(≥8J/mm)等指标严格按GB/T 232572017及地方标准执行。

　　三、应用领域与典型场景

　　1. 油气输送：长距离输油输气管道(如陕京线、西气东输)的首选材料，抵御H₂S、CO₂等腐蚀性介质。

　　2. 市政工程：

　　供水管道：内壁可涂覆IPN8710无毒涂层，符合GB/T 17219卫生标准。

　　污水处理：耐酸碱及微生物侵蚀，保障管网长期稳定运行。

　　3. 海洋工程：海底输气管道采用特加强级3PE(PE层≥3.5mm)，通过3000h盐雾试验验证，抗海水腐蚀与机械冲击。

　　4. 新能源领域：氢能管道、CCUS(碳捕集与封存)工程中，3PE与X80/X100高强钢结合，满足高压、高腐蚀性需求。
