重庆3PE防腐钢管防腐工艺

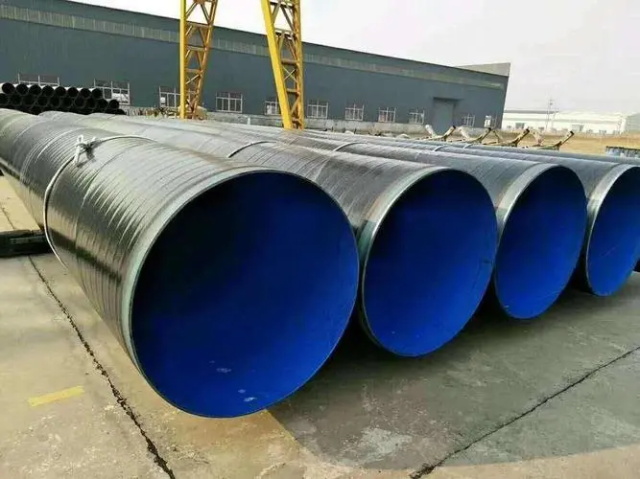

　　重庆3PE防腐钢管的防腐工艺与行业通用标准一致，核心是在螺旋钢管表面形成“环氧粉末(FBE)+胶粘剂+聚乙烯(PE)”三层复合防腐层，整个流程依托自动化生产线完成，确保防腐层与钢管紧密结合。以下是具体工艺环节的详细拆解：

　　一、前期预处理：确保基材表面达标

　　预处理是防腐层附着的基础，需彻底清除钢管表面的杂质和氧化层，关键步骤包括：

　　1. 表面除锈：采用喷砂除锈工艺，使用石英砂或金刚砂高速冲击钢管表面，将锈蚀、氧化皮、油污等彻底清除，使表面达到GB/T 8923.1要求的Sa2.5级(表面无可见油脂、污垢，氧化皮、铁锈等附着物基本清除，残留痕迹仅为点状或条纹状轻微色斑)。

　　2. 表面除尘：通过高压空气吹扫或真空吸尘，去除除锈后钢管表面的粉尘，避免粉尘影响防腐层与钢管的结合力。

　　3. 表面加热：用中频加热炉将钢管加热至80120℃，一方面烘干表面残留水分，另一方面为后续环氧粉末的熔融吸附创造温度条件。

　　二、核心防腐层涂覆：三层结构分步成型

　　三层防腐层的涂覆需严格控制温度、厚度和贴合度，采用“一步法”或“两步法”生产线完成，重庆地区多采用自动化程度高的一步法工艺：

　　1. 第一层：环氧粉末(FBE)涂覆

　　钢管经预处理后进入静电喷涂室，通过静电喷枪将环氧粉末均匀喷涂在钢管表面。

　　利用钢管自身的余热(80120℃)使环氧粉末熔融、流平，形成一层连续、均匀的底漆层，厚度需≥120μm，起到隔绝腐蚀介质、增强与钢管附着力的作用。

　　2. 第二层：胶粘剂涂覆

　　环氧粉末层未完全固化时，通过挤出机将热熔态的胶粘剂(多为改性聚乙烯材质)均匀包覆在环氧粉末层表面，厚度控制在170250μm。

　　胶粘剂的作用是“桥梁”，其分子结构可分别与环氧粉末(极性基团)和聚乙烯(非极性基团)结合，解决两层材料的相容性问题，确保三层结构成为整体。

　　3. 第三层：聚乙烯(PE)涂覆

　　胶粘剂层未冷却前，通过大型挤出机将熔融的聚乙烯(多为高密度聚乙烯HDPE)挤出包覆在胶粘剂层表面，厚度根据工程需求控制在2.53.7mm(特殊场景可加厚至4mm以上)。

　　聚乙烯层是外层防护，主要提供优异的耐候性、耐化学腐蚀性和抗机械损伤能力，保护内层结构不被外界环境破坏。

　　三、后处理：确保防腐层稳定成型

　　涂覆完成后需经过冷却、检测等环节，保证产品质量达标：

　　1. 冷却定型：通过喷淋冷却或风冷却方式，将涂覆后的钢管温度降至常温，使聚乙烯层和胶粘剂层完全固化定型，避免冷却过快导致防腐层开裂。

　　2. 在线检测：采用电火花检漏仪(检测电压根据防腐层厚度调整，通常为1530kV)对钢管表面进行连续检漏，确保防腐层无针孔、漏点;同时用厚度仪检测各层厚度，确保符合标准要求。

　　3. 成品切割与标识：根据订单长度(重庆地区常见612m/根)切割钢管，在管体标注规格、材质、生产日期、防腐等级等信息，便于后续运输和施工追溯。

　　四、重庆地区工艺适配特点

　　重庆多山地、江河，地下水位较高且土壤腐蚀性较强(部分区域为酸性或盐碱土)，因此本地企业在工艺上会额外注重：

　　基材选择：优先采用Q355B或X60级螺旋钢管，基材壁厚比平原地区高12mm，增强管道整体抗沉降能力。

　　防腐层加厚：针对高腐蚀土壤区域，会将聚乙烯层厚度提升至3.54mm，环氧粉末层厚度≥150μm，进一步提升防腐效果。

　　低温适配：冬季施工时，会在胶粘剂中添加抗低温改性剂，确保在05℃环境下仍能正常固化，避免低温导致层间剥离。

　　如果需要更具体的信息，比如重庆本地某厂家的工艺参数、不同工程场景(如长江沿岸埋地管道)的工艺调整方案，都可以进一步说明需求。要不要我帮你整理一份重庆3PE防腐钢管工艺验收 Checklist，方便你在采购或施工时对照检查关键指标?
