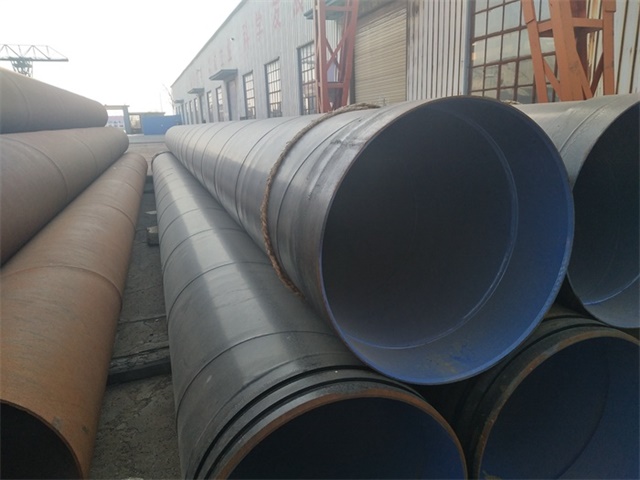

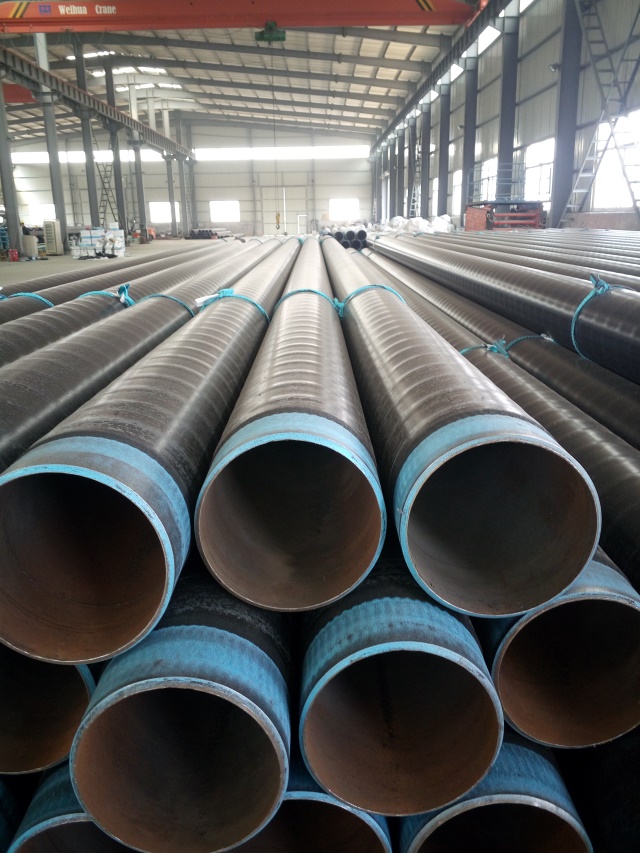

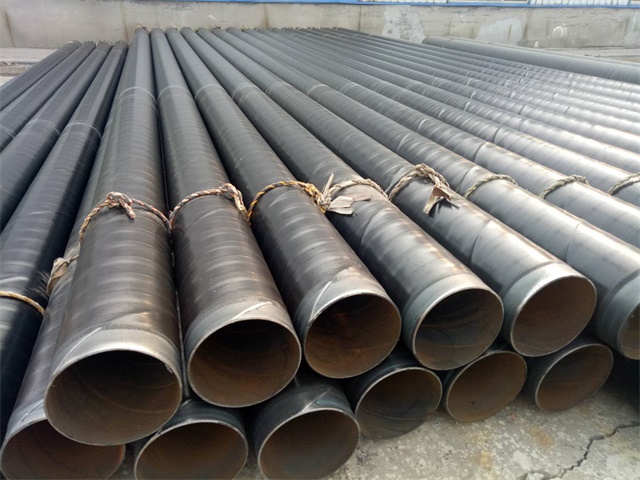

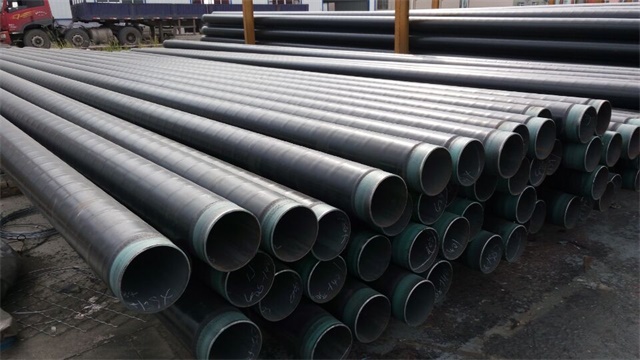

3pe螺旋钢管

　　3pe螺旋钢管是一种采用三层结构聚乙烯(3pe)涂层进行外防腐的螺旋焊接钢管，通过环氧粉末(FBE)+胶粘剂(AD)+聚乙烯(PE)的复合体系，实现卓越的耐腐蚀性能与机械强度，被广泛应用于油气输送、城市管网、海洋工程等领域。以下是其核心技术与应用要点：

　　一、结构与材料

　　1. 三层复合防腐体系

　　底层(FBE环氧粉末)：厚度≥100μm，通过静电喷涂与钢管表面形成化学键结合，提供初始防腐屏障并增强附着力。

　　中间层(共聚胶粘剂)：厚度170-250μm，分子结构含极性基团，作为“桥梁”连接FBE与PE层，确保层间粘结强度≥100N/cm(23℃)。

　　外层(PE聚乙烯)：厚度1.8-3.7mm(普通级)或2.7-3.7mm(加强级)，采用高密度聚乙烯(HDPE)，具有优异的抗冲击性(≥8J/mm)、耐候性(炭黑含量2.5±0.5%)和耐化学腐蚀性。

　　协同效应：FBE的化学抗蚀性与PE的物理防护性结合，使3pe涂层寿命可达50年以上，较传统沥青防腐延长3-5倍。

　　2. 基材选择

　　螺旋钢管母材通常采用Q235B、L245等碳钢(DN≥200mm)或X70/X80高钢级管线钢(DN≤150mm采用无缝钢管)，屈服强度≥355MPa，碳当量≤0.43%(2025版标准要求)。

　　特殊场景(如海底管道)需使用耐蚀合金复合钢板或添加茂金属PE+纳米蒙脱土改性层，提升-40℃低温抗冲击性。

　　二、生产工艺与质量控制

　　1. 关键工艺步骤

　　表面处理：抛丸除锈至Sa2.5级(GB/T 8923)，锚纹深度50-120μm，确保涂层附着力。

　　中频加热：钢管加热至200±5℃，使FBE粉末熔融并与基材反应形成钢塑合金层。

　　涂覆工艺：采用“一步法”或“分步缠绕法”，胶粘剂与PE同步挤出包覆，通过红外热成像监测涂层均匀性，针孔检测电压提升至25kV/mm(2025版标准)。

　　冷却与检测：水冷却后进行电磁测厚(误差±0.1mm)、剥离强度测试(23℃≥100N/cm，50℃≥70N/cm)及阴极剥离试验(48h后剥离半径≤10mm)。

　　2. 行业标准升级

　　国内现行标准：GB/T 23257-2017《埋地钢质管道聚乙烯防腐层》、SY/T 0413-2002《埋地钢质管道聚乙烯防腐层技术标准》。

　　2025年修订方向：强制采用低合金钢基材，新增红外热成像检测、阴极剥离试验批次必检，阜新等地试点将剥离强度提升至120N/cm(23℃)。

　　三、性能优势与应用场景

　　1. 核心性能指标

　　耐腐蚀性：可抵御土壤中的酸碱盐、地下水及微生物侵蚀，在pH值3-11环境下稳定运行。

　　机械强度：抗冲击性≥8J/mm，抗压强度≥25MPa，适用于高压输送(如天然气管道压力≥10MPa)。

　　环境适应性：耐温范围-40℃至80℃，维卡软化点≥110℃，可埋入冻土或海底(特加强级PE层≥3.5mm)。

　　2. 典型应用领域

　　油气输送：西气东输三线、中俄东线天然气管道等长输管线，采用X80钢级3pe螺旋钢管，工作压力12MPa，设计寿命50年。

　　城市管网：北京城市副中心供热管网改造中，DN1200mm 3pe螺旋钢管(加强级)替代传统钢管，减少泄漏率90%以上。

　　海洋工程：南海荔湾3-1气田海底管道使用特加强级3pe螺旋钢管(PE层3.7mm)，通过3000h盐雾试验与10J/mm抗冲击验证，适应深海高压高腐蚀环境。

　　新能源基建：海上风电导管架基础采用Φ2800mm厚壁3pe螺旋钢管，配套耐低温涂层(-40℃冲击保留率≥80%)，支撑机位寿命25年以上。
